SM/SMT匹配铁氧体的泡沫角锥吸波材料

首页 / / SM/SMT匹配铁氧体的泡沫角锥吸波材料

基本特性

产品材质:聚氨酯泡沫

标准颜色:蓝色

工作温度:-50℃~80℃

功率容量:800W/m²

阻燃性能:NRL 8093 实验Ⅰ,Ⅱ,Ⅲ;

GB 8624-2012 B2级;

DIN 4102-1 B2;

ISO 11925-2 E;

UL94 HBF

RoHS:2011/65/EU;

修订指令(EU)2015/863附录Ⅱ

Reach:EC 1907/2006

使用寿命:大于10年

产品特点

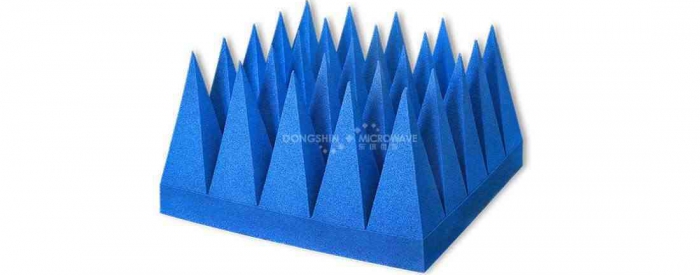

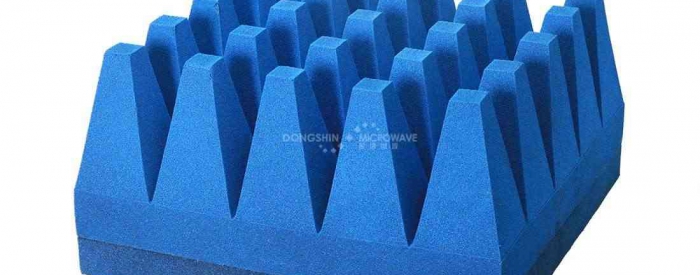

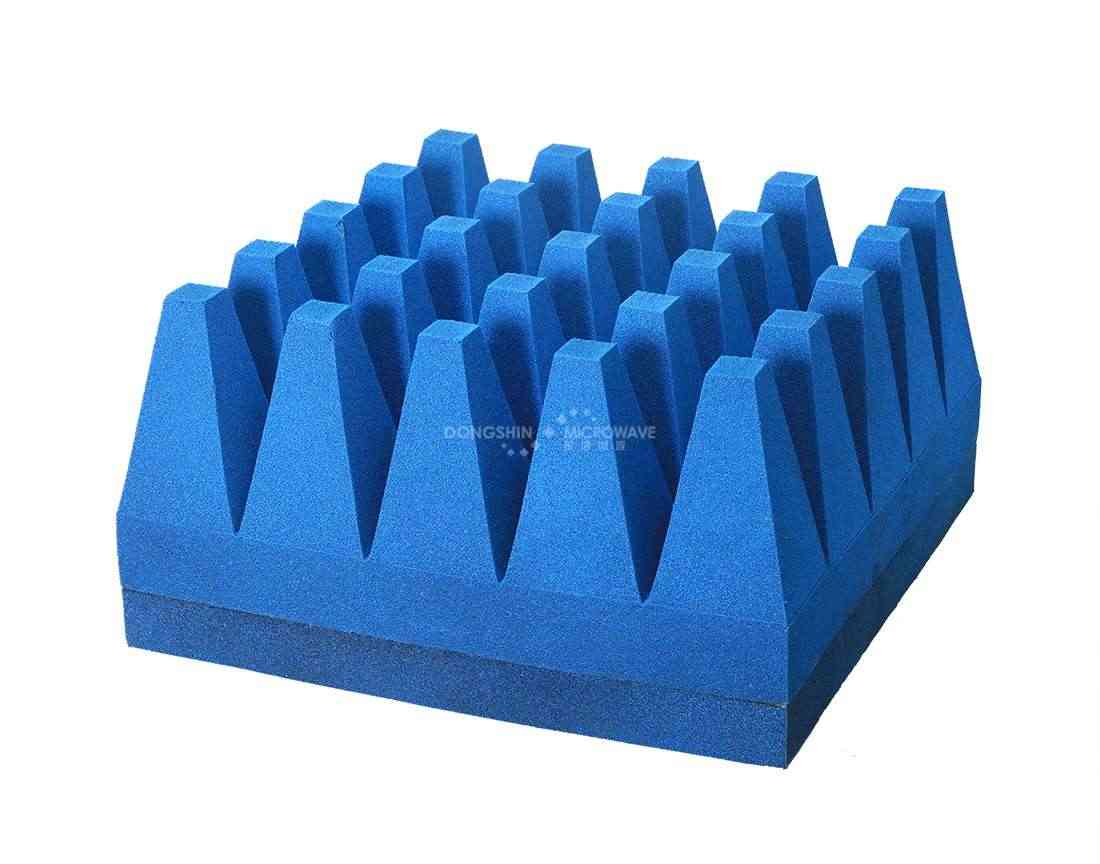

与铁氧体复合使用,在30MHz~40GHz宽频带吸收性能良好。SM为角锥型,SMT为截锥型。

应用场景

三米法、五米法、十米法EMC暗室,与铁氧体匹配使用。

安装方式

胶水粘接
尼龙搭扣安装

性能参数

型号 高度 特定频率(GHz)垂直入射最大反射率 Rw(-dB) 底座尺寸
(mm) 0.03 0.05 0.08 0.2 0.5 1.5 3 5 10 15 40 (mm)
SM-300/SMT-240 300/240 14 16 25 15 16 13 14 15 20 25 30 600×600
SM-500/SMT-400 500/400 15 17 25 17 20 14 15 18 20 25 30 600×600
SM-1000/SMT-800 1000/800 16 18 25 18 20 15 20 25 30 30 35 334×334
注:以上数据为复合铁氧体后的性能。
