基本特性
产品材质：橡胶
标准颜色：深灰色
标准尺寸：200mm×200mm
工作温度：-55℃～100℃
RoHS：2011/65/EU；
修订指令(EU)2015/863附录Ⅱ
Reach：EC 1907/2006
产品特点

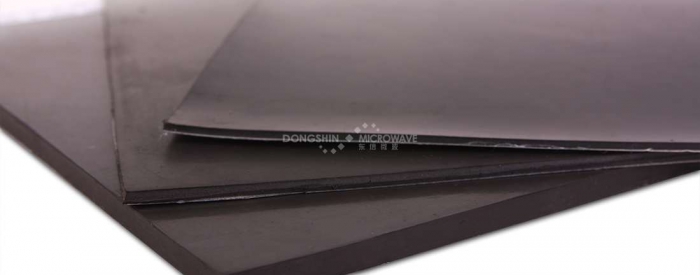

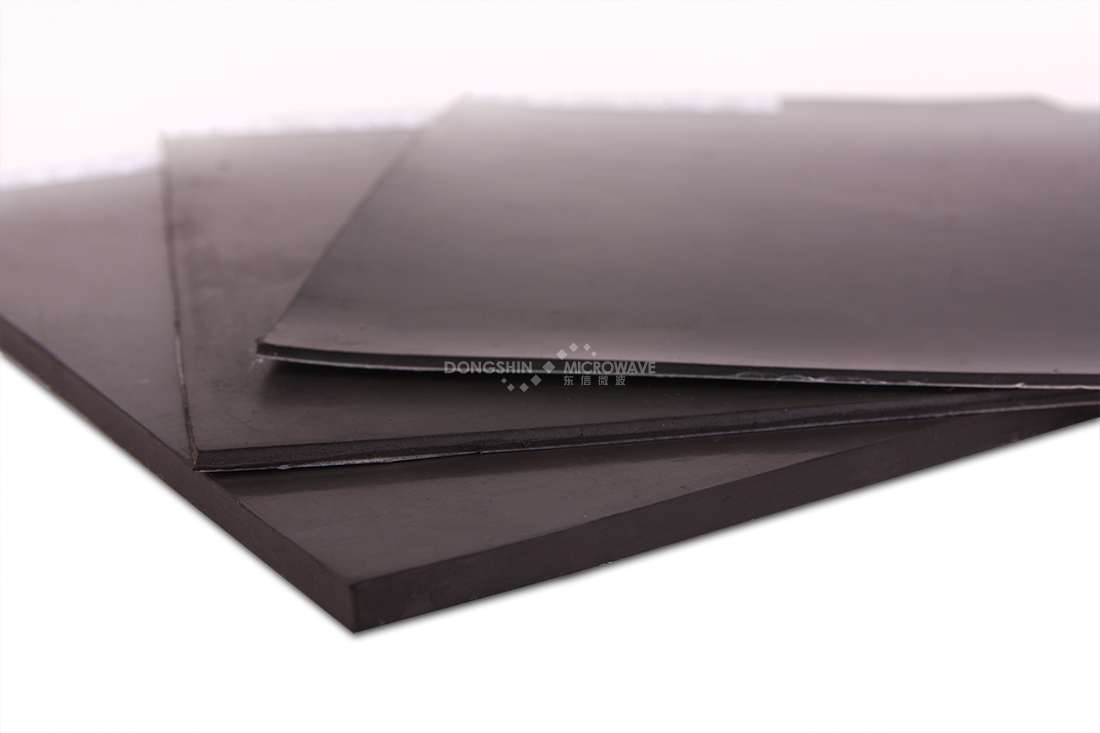

由橡胶混合吸收剂制成。厚度薄、可弯曲、强度好，可切割加工成特殊形状。耐天候、耐老化，可在野外、潮湿、盐雾等恶劣环境使用。
RAT型在谐振频率有较好的吸收，垂直入射反射率Rw最好可达-17dB以下。达到-17dB、-13dB和-10dB的相对频宽分别为15%、25%、35%。入射角30°内性能变化不大，入射角45°略有下降。入射角60°时，垂直极化约-7dB，水平极化约-13dB。
在同样的工作频率下，如果对厚度要求更薄，可以通过调整电磁参数，以达到相似的吸波效果。此时，垂直入射反射率Rw可达-13dB左右。
以下情况采用硅橡胶：耐高温120℃～250℃；设备内部有镀银或镀铜等易腐蚀器件。
应用场景

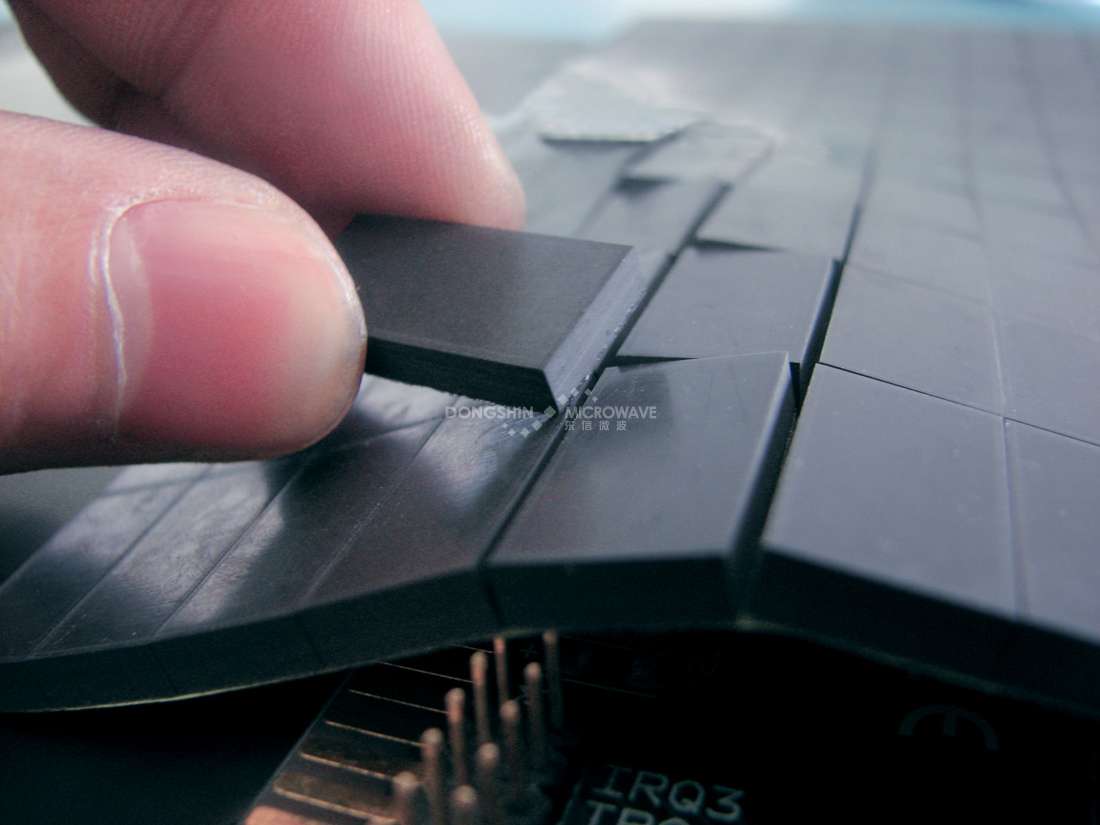

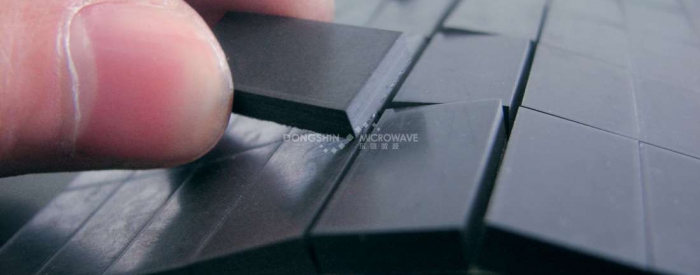

雷达天线、电子设备内部吸收杂波、表面波，消除电磁干扰。
安装方式

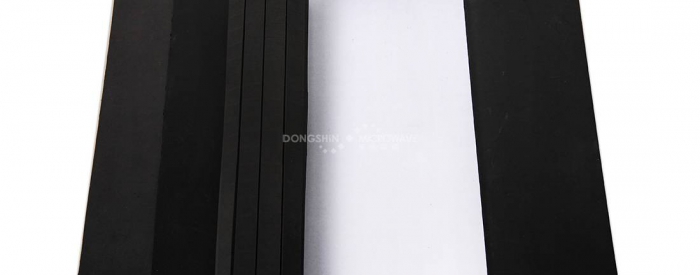

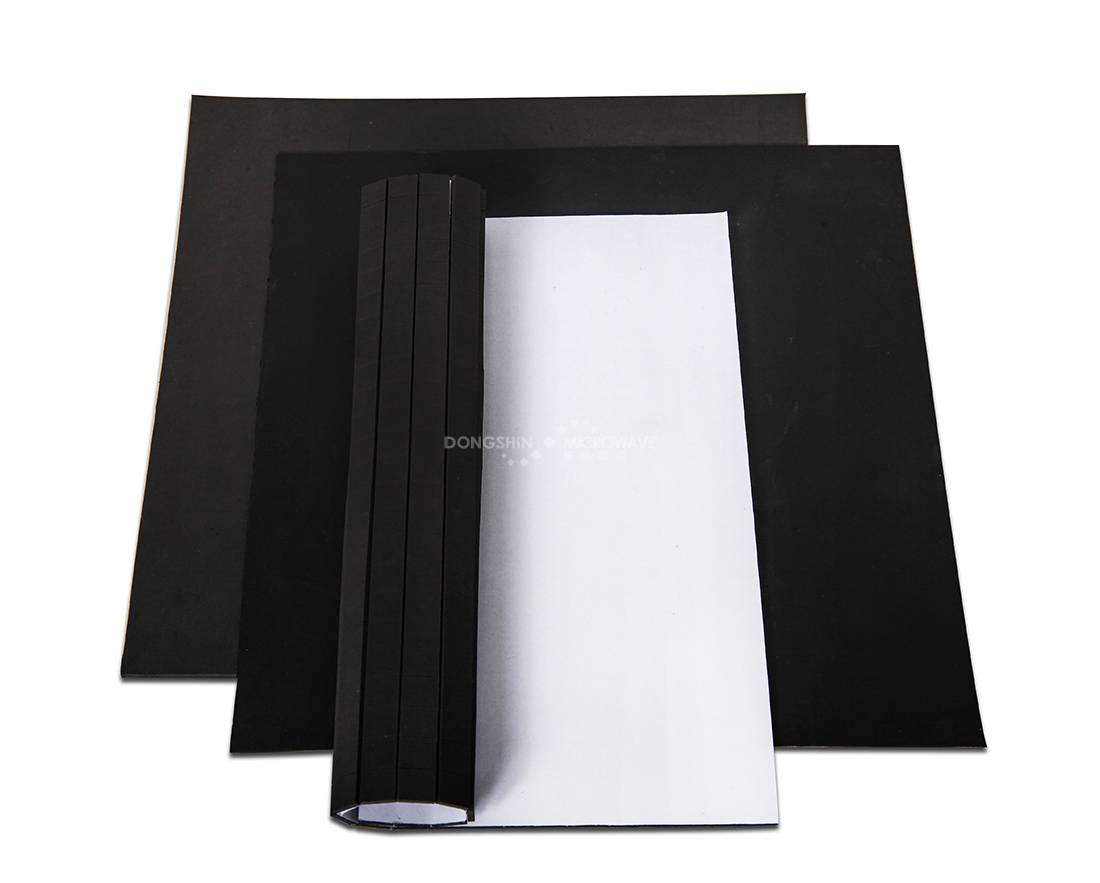

- 粘合剂或者自粘型背胶粘接。
- 使用时必须紧贴金属基底，或底部加贴一层金属基底。
性能参数
| 型号 | 厚度 (mm) |
重量 (kg/m2) |
中心频率 (GHz) |
垂直入射反射率 (-dB) |
尺寸 (mm) |
| RAT-30GHz-0.8mm | 0.8 | 2.1 | 30 | 17 | 200×200 |
| RAT-24GHz-1mm | 1 | 2.6 | 24 | 17 | 200×200 |
| RAT-18GHz-1.1mm | 1.1 | 3.1 | 18 | 17 | 200×200 |
| RAT-15GHz-1.2mm | 1.2 | 3.5 | 15 | 17 | 200×200 |
| RAT-13GHz-1.3mm | 1.3 | 3.8 | 13 | 17 | 200×200 |
| RAT-12GHz-1.4mm | 1.4 | 4.1 | 12 | 17 | 200×200 |
| RAT-10GHz-1.7mm | 1.7 | 5.1 | 10 | 17 | 200×200 |
| RAT-9.4GHz-1.8mm | 1.8 | 5.2 | 9.4 | 17 | 200×200 |
| RAT-9GHz-1.6mm | 1.6 | 5.3 | 9 | 17 | 200×200 |
| RAT-8GHz-1.8mm | 1.8 | 5.9 | 8 | 17 | 200×200 |
| RAT-7.5GHz-1.5mm | 1.5 | 5.6 | 7.5 | 17 | 200×200 |
| RAT-7GHz-1.6mm | 1.6 | 5.9 | 7 | 17 | 200×200 |
| RAT-6GHz-1.8mm | 1.8 | 6.7 | 6 | 17 | 200×200 |
| RAT-5.5GHz-2mm | 2 | 7.4 | 5.5 | 17 | 200×200 |
| RAT-5GHz-2.2mm | 2.2 | 8.1 | 5 | 17 | 200×200 |
| RAT-4.5GHz-2.5mm | 2.5 | 9.3 | 4.5 | 17 | 200×200 |
| RAT-4GHz-2.8mm | 2.8 | 10.4 | 4 | 17 | 200×200 |
| RAT-3.5GHz-3.2mm | 3.2 | 11.8 | 3.5 | 17 | 200×200 |
| RAT-3GHz-3.8mm | 3.8 | 14.1 | 3 | 17 | 200×200 |
| RAT-2.5G-3.3mm | 3.3 | 12.9 | 2.5 | 17 | 200×200 |
| RAT-2GHz-3.7mm | 3.7 | 14.4 | 2 | 17 | 200×200 |
| RAT-1.5GHz-5mm | 5 | 19.5 | 1.5 | 17 | 200×200 |
| RAT-1.2GHz-5mm | 5 | 22.0 | 1.2 | 17 | 200×200 |
| RAT-1GHz-6mm | 6 | 26.4 | 1 | 17 | 200×200 |
| 型号 | 厚度 (mm) |
重量 (kg/m2) |
中心频率 (GHz) |
垂直入射反射率 (-dB) |
尺寸 (mm) |
| RAT-10GHz-0.8mm | 0.8 | 3.1 | 10 | 13 | 200×200 |
| RAT-5GHz-1.2mm | 1.2 | 5.3 | 5 | 13 | 200×200 |
| RAT-3GHz-2mm | 2 | 8.8 | 3 | 13 | 200×200 |
| RAT-2.5GHz-2.5mm | 2.5 | 11.0 | 2.5 | 13 | 200×200 |
| RAT-2GHz-3mm | 3 | 13.2 | 2 | 13 | 200×200 |
