RAC/RACH/RAPH结构型橡胶吸波材料

首页 / / RAC/RACH/RAPH结构型橡胶吸波材料

基本特性

产品材质:橡胶

标准颜色:黑色

工作温度:-55℃~100℃

RoHS:2011/65/EU;

修订指令(EU)2015/863附录Ⅱ

Reach:EC 1907/2006

产品特点

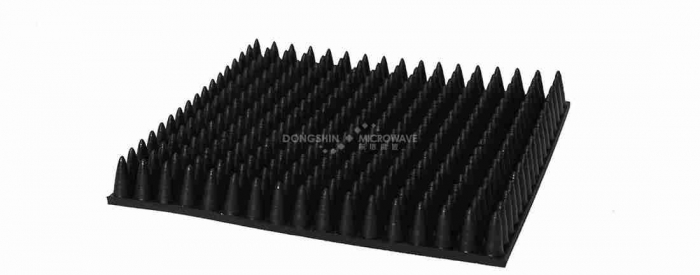

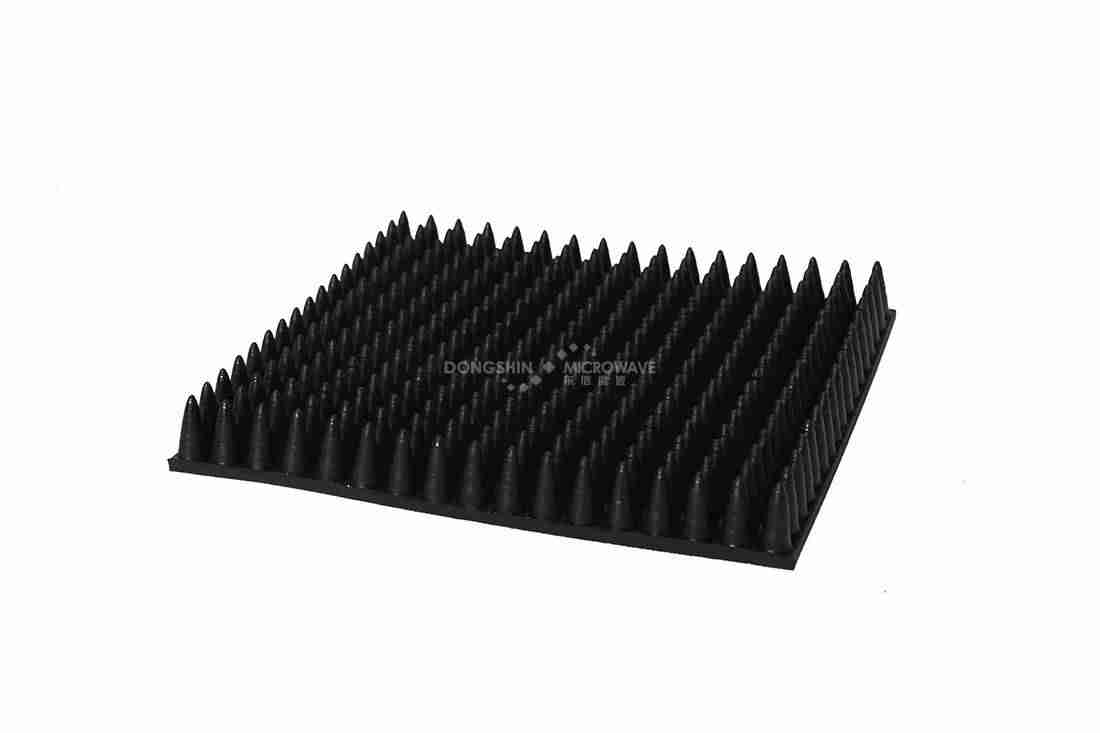

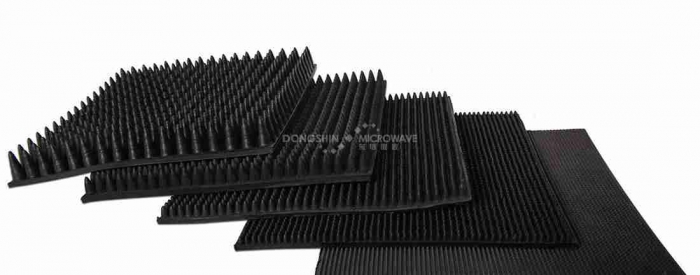

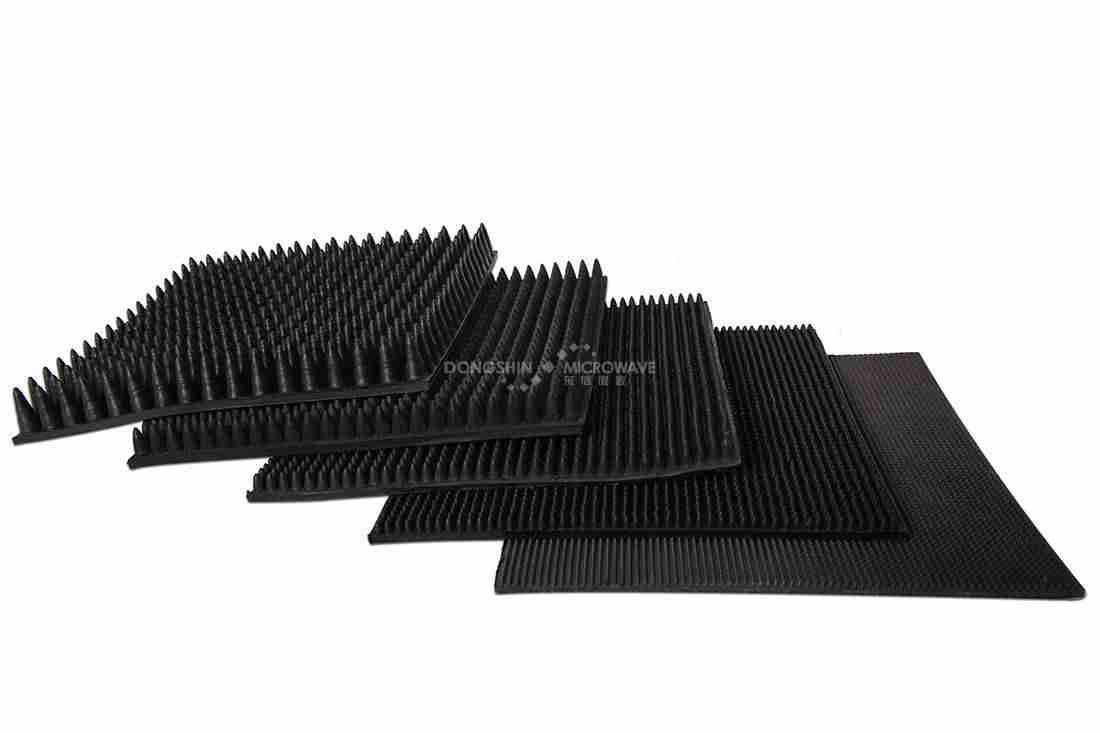

结构型橡胶吸波材料以橡胶为基质,混合吸波成分加工而成。背面为平面,入射面为圆锥、棱锥等结构,相对橡胶平板吸波材料工作频率更宽,吸波效果更好。厚度相对较厚,可弯曲,强度好,可切割加工。
其中RAC型为实心橡胶圆锥,RACH为空心橡胶圆锥,RAPH为空心橡胶角锥。

应用场景

微波暗箱;
贴于天线附近吸收旁瓣,收发天线间隔离,减少船桅杆和上层部分的反射等;
可在野外、潮湿、盐雾等恶劣环境使用。

安装方式

粘合剂或者自粘型背胶粘接。

性能参数

型号 高度(mm) 特定频率(GHz)垂直入射最大反射率Rw(-dB) 尺寸(mm)
0.8 1.5 3 5 10 15 40
RAC-6 6 7 12 20 200×200
RAC-10 10 10 17 17 200×200
RAC-16 16 3 10 12 12 13 20 200×200
RAC-25 25 5 10 12 14 17 20 200×200
RACH-40 40 8 15 17 20 25 25 200×200
RACH-60 60 12 17 17 20 25 25 200×200
RACH-100 100 10 15 20 20 20 25 25 300×300
RAPH-50 50 12 20 20 25 25 30 160×160
