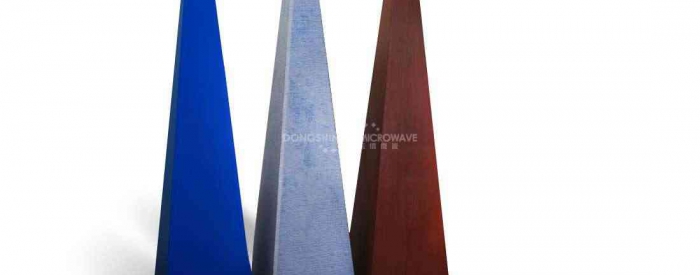

CAH骨架泡沫空心角锥吸波材料

首页 / / CAH骨架泡沫空心角锥吸波材料

基本特性

产品材质:聚苯乙烯硬质泡沫

标准颜色:灰黑色

产品厚度:1200mm~2400mm

工作温度:-30℃~70℃

功率容量:700W/m²

阻燃性能:NRL 8093 实验Ⅰ,Ⅱ,Ⅲ;

GB 8624-2012 B2级(可定制B1级);

UL94 HBF

RoHS:2011/65/EU;

修订指令(EU)2015/863附录Ⅱ

Reach:EC 1907/2006

产品特点

以硬质透波阻燃泡沫板为基材,经吸波处理而成。中低频接近SAH型,高频性能明显变差。重量轻、美观、安装方便、性价比高。

应用场景

用于十米法EMC电磁兼容暗室,多采用两米高的材料,在30MHz~18GHz频率范围,归一化场地衰减NSA和场均匀性均可满足要求;也可用于建筑空间尺寸较大的三米法EMC电磁兼容暗室等,可采用1.6米高材料;对于低频的天线测试暗室也可采用CAH型。

安装方式

预制挂件挂装。

性能参数

型号 高度(mm) 重量(kg/m2) 特定频率(GHz)垂直入射最大反射率Rw(-dB) 尺寸(mm)
0.03 0.1 0.2 0.3 0.5 1.5 3 5 10 15 40
CAH-1200 1200 16 9 17 25 27 28 30 35 40 40 40 40 400×400
CAH-1600 1600 17 13 20 25 30 30 35 40 40 40 40 40 400×400
CAH-2000 2000 18 15 25 30 35 35 37 40 40 40 40 40 500×500
CAH-2400 2400 20 17 30 33 35 35 37 40 40 40 40 40 600×600
