天线罩测试系统

首页 / / 天线罩测试系统

功能

雷达天线罩电性能指标测量: 瞄准误差、方向图、透波率、波束畸变、副瓣电平抬高、远区副瓣变化等

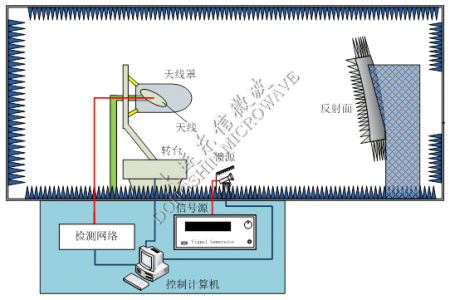

系统组成

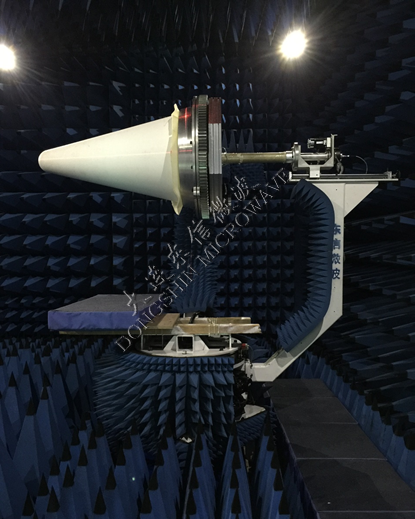

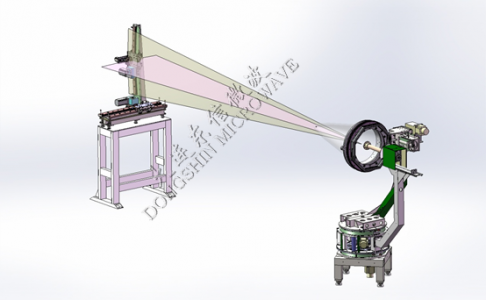

硬件:测试端7轴转台(方位、天线罩俯仰、天线罩极化、天线方位、天线俯仰、天线极化、天线罩前后平移); 发射端搜零装置(方位、俯仰、极化);低噪声放大器、矢量网络分析仪、计算机、射频线缆等; 软件:自动化机械运动控制、仪表控制、数据采集、数据处理。

测试精度

工作频率:1-40GHz; 测试精度:瞄准误差优于1mrad,透波率、方向图优于0.5dB。
