SAT泡沫平板吸波材料

首页 / / SAT泡沫平板吸波材料

产品介绍

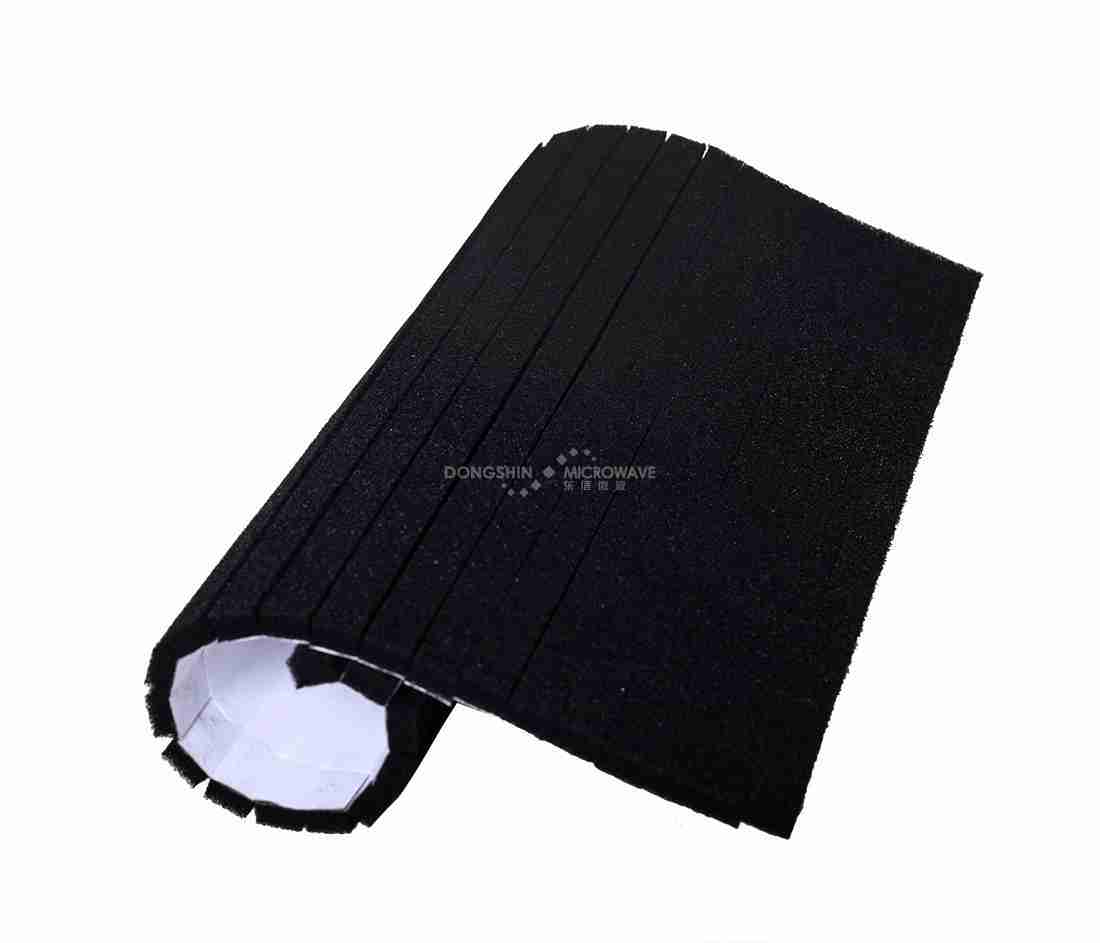

SAT泡沫平板吸波材料由高密度聚氨酯海绵经过成型、浸渍、干燥、表面处理等工艺加工而成,性能优良,适用范围广。尺寸通常为500mmx500mm,厚度较薄,有很多常用厚度,如3mm、4mm、5mm、6mm、10mm、15mm、20mm等;不宜在室外使用,室外使用另有其他型号。

产品描述

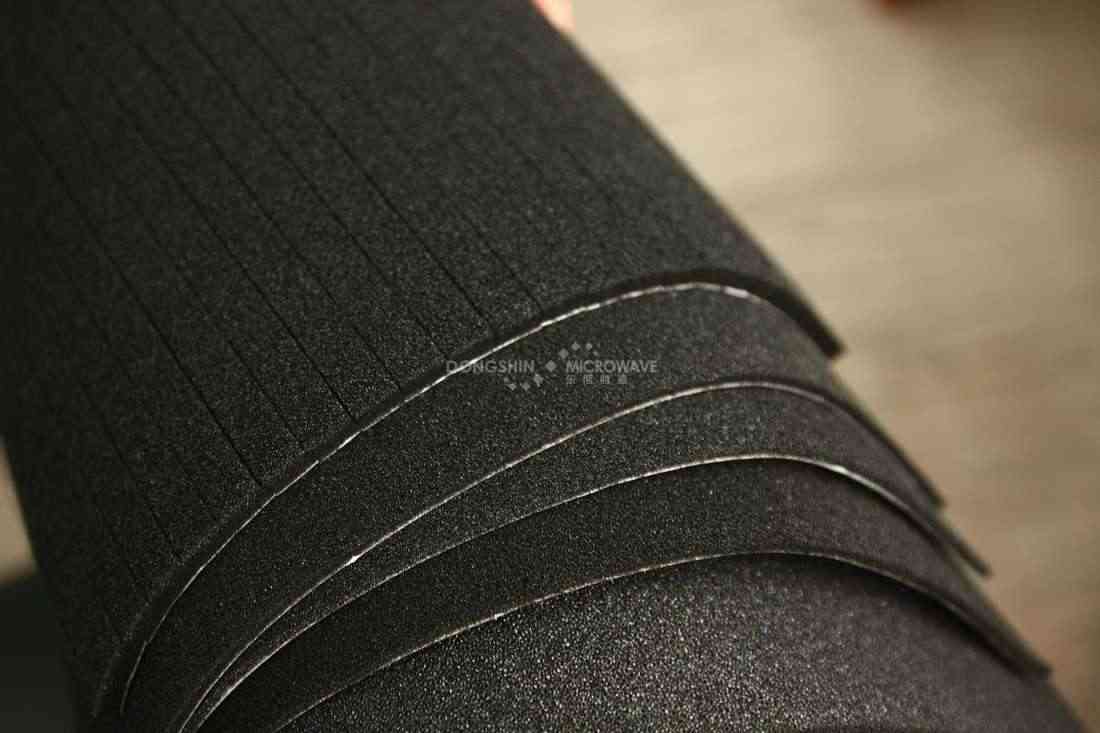

  • 厚度薄,重量轻,可弯曲,表面为黑色,也可定制其他颜色。
  • 易加工,可用刀、剪或冲床加工成特殊形状。
  • 一般无阻燃性,特殊要求可增加阻燃。工作温度-50~+80℃。
  • 环保性能符合RoHS、REACH规定。
  • 具有导电性,不宜直接接触有电流部位。在使用时必须紧贴金属基底,或底面加贴一层金属基底。可使用自粘型背胶。
SAT具有较宽的频宽,属于谐振型吸波材料。用户应提供目标频率,在确定SAT厚度和频率后,控制SAT最低反射系数。一般目标频率低,则材料相对厚。当d/λ约为0.2时垂直入射最大反射率Rw可达-17dB,Rw达到-10dB的带宽约为40%,当d/λ约为0.1和0.05时,Rw分别达到-10dB和-4dB。

SAT泡沫平板吸波材料部分型号电性能

型号 厚度 重量 频率 垂直入射最大反射率Rw
(-dB)
尺寸
(mm) (kg/m²) (GHz) (mm)
SAT-15G-3mm 3 0.5 15 17 500×500
SAT-12G-4mm 4 0.8 12 17 500×500
SAT-9.6G-6mm 6 1.2 9.4 17 500×500
SAT-4G-8mm 8 1 4 10 500×500
SAT-2G-8mm 8 1 2 4 500×500
SAT-5.5G-10mm 10 2 5.5 17 500×500
SAT-3G-18mm 18 2 3 10 500×500
