EM型可机械加工树脂吸波材料

首页 / / EM型可机械加工树脂吸波材料

基本特性

产品材质:树脂

标准颜色:灰色

产品密度:2.5~5g/cm3

工作温度:-55℃~100℃

RoHS2011/65/EU;

修订指令(EU)2015/863附录Ⅱ

ReachEC 1907/2006

产品特点

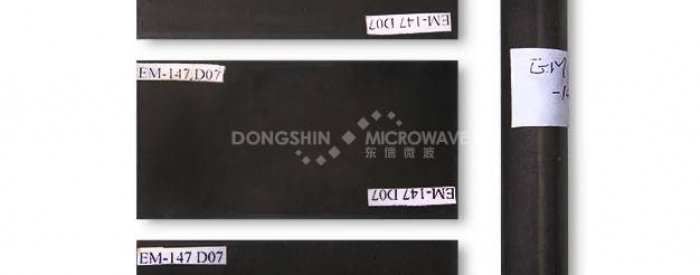

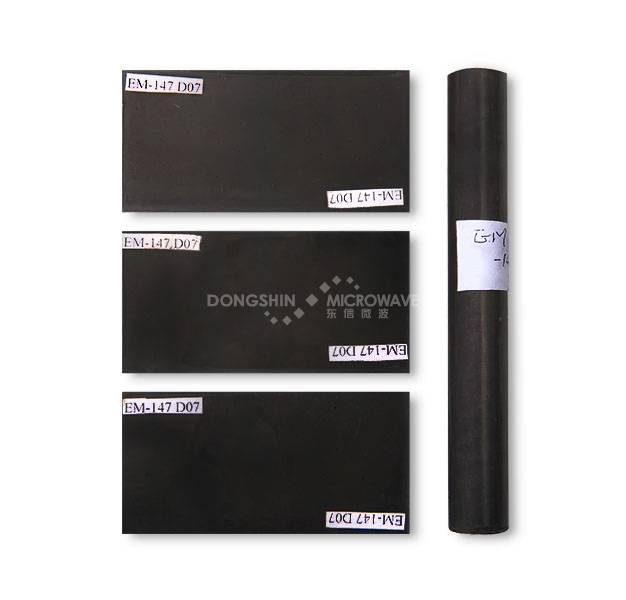

该系列产品为树脂和吸波填料制成的透射损耗型吸波材料,采用新工艺,内部无气泡,外部光洁,无毛刺。毛坯料为棒状、板状,灰色,无弹性,耐温100℃,特殊要求时耐温可进一步提高。可用车床、铣床、钻床、锯床、磨床等加工成公差很小的样件。

EM型对微波有较大衰减,其型号后面的数字越大,密度越大,对微波的衰减就越大。同一型号对微波的衰减效果随频率的增加而增加。在具体使用中,EM型长度越小,型号的选择就应该越大。一般适用于中小功率。

应用场景

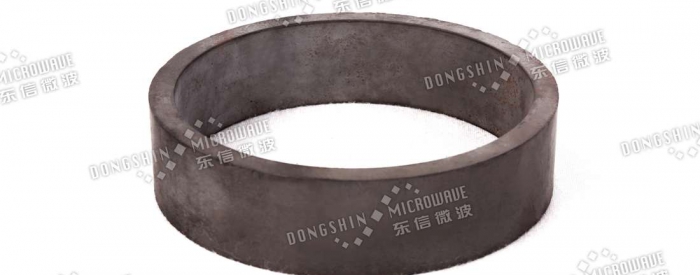

EM型广泛应用于转换开关、旋转铰链、圆极化器、波导同轴系统制做负载、衰减环、衰减片等,起到吸收微波、防止反射和泄漏的作用,提高设备的整体系统性能。广播电视发射设备的隔离也采用EM型;在一些高频滤波器和调谐器中也有应用。

性能参数

型号 密度(g/cm3 透射衰减(-dB/cm)
3GHz 10GHz
EM-140 2.8 4.5 22
EM-150 3.2 10 40
EM-160 3.7 13 48
EM-170 4.2 16 58
