激光半主动制导仿真系统

系统概述
激光半主动制导仿真系统主要用于对激光半主动导引头开展性能测试试验,以及对采用激光半主动

导引头末制导的武器系统开展半实物仿真试验。

系统组成

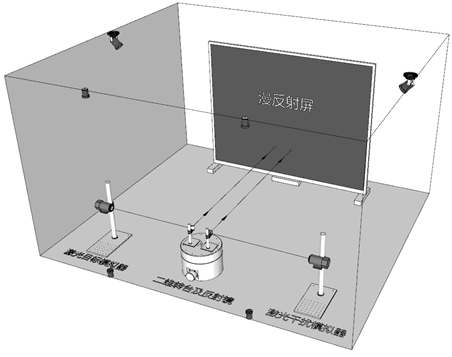

激光半主动制导仿真系统由三轴转台、激光目标模拟器、激光干扰模拟器、二轴转台及反射镜、漫反射屏、仿真计算机、

试验总控制台系统等仿真设备组成,可参试部件包括激光导引头、弹载计算机、惯导、陀螺仪、舵机等。这套系统的特

点是不但可以模拟128位编码激光回波,还能实时生成激光干扰、在国内处于领先水平。

系统指标
波段:1.064μm;

激光编码:64位;

重复频率:1~30Hz;

脉冲宽度:10~20ns;

激光编码频率精度:1s;

激光目标模拟范围:俯仰20°,偏航30°;

飞行姿态模拟范围:俯仰0°~360°连续,偏航0°~360°连续,滚转0°~360°连续。

电视/红外图像制导仿真系统

系统概述
电视/红外图像制导仿真系统主要用于对电视或红外导引头开展性能测试试验,以及对采用电视/红外导

引头末制导的武器系统开展半实物仿真试验。

系统组成

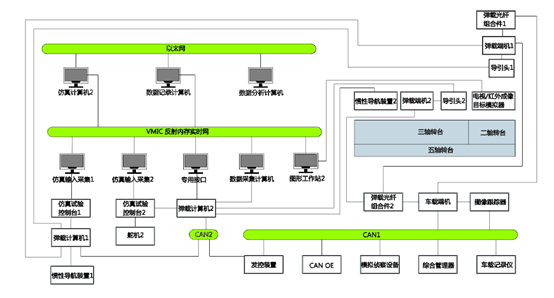

电视/红外图像制导仿真系统由五轴转台、电视/红外图像目标模拟器、仿真计算机、试验总控制台系统等仿真设备组成,

可参试部件包括电视/红外导引头、惯导、弹载计算机、舵机、光纤传输装置、综合管理器、发控装置、图像跟踪器、弹

载端机、车载端机、侦查指挥系统等。这套系统的特点是可以实现全武器系统仿真,仿真的对象囊括了导引头、惯导等

制导控制部件和地面的指挥、发控以及综管系统,能够对整个武器系统的作战流程进行考核。

系统指标
电视波段:0.4~0.9μm;

电视图像分辨率:1920X1080;

电视目标视场范围:11°X11°;

红外波段:3~5μm、8~12μm;

红外图像分辨率:1024X768;

红外目标视场范围:8.6°X6.4°;

飞行姿态模拟范围:俯仰-55°~55°,偏航-65°~65°,滚转0°~360°连续。

毫米波制导仿真系统

系统概述
毫米波制导仿真系统主要用于对毫米波导引头开展性能测试试验,以及对采用毫米波导引头末制导的武器系统开展半

实物仿真试验。

系统组成

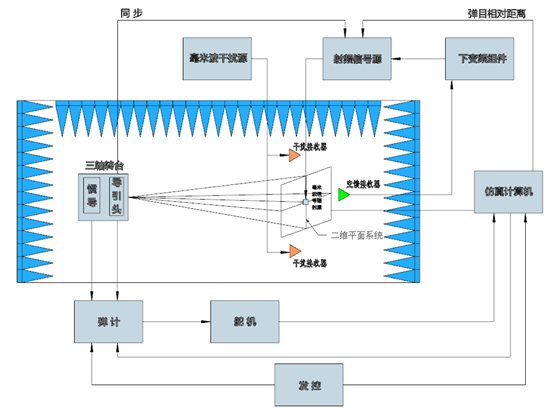

毫米波制导仿真系统由毫米波暗室、三轴转台、二维平动系统、毫米波收发天线、射频信号源、射频干扰源、仿真计

算机、试验总控制台系统等设备组成,可参试部件包括毫米波导引头、惯导、高度计、弹载计算机、舵机等。这套系

统的特点是简单实用、所需发射天线数量少、可靠性好、维护及调试难度小、建设成本低,能够模拟3mm、8mm两

个波段的雷达目标回波。

系统指标
毫米波波段:3mm、8mm;

毫米波频率:30~40GHz、93~95GHz;

系统工作带宽:1GHz;

模拟目标极化形式:线极化、圆极化;

模拟目标位置精度:1mrad;

毫米波目标模拟范围:俯仰20°,偏航22°;

飞行姿态模拟范围:俯仰-60°~60°,偏航-65°~65°,滚转0°~360°连续。

组合导航制导仿真系统

系统概述
组合导航制导仿真系统主要用于对卫星+惯导组合导航装置开展性能测试试验,以及对采用组合导航制导的武器系统开展半

实物仿真试验。

系统组成

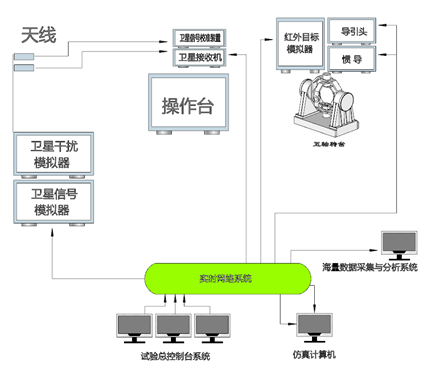

组合导航制导仿真系统由五轴转台、红外目标模拟器、卫星信号模拟器、卫星干扰模拟器、卫星信号校准装置、仿真计算机、

试验总控制台系统等设备组成,可参试部件包括导引头、卫星信号接收机、惯导、数据链、发控装置、图像跟踪器、弹载端机

、车载端机、弹载计算机、舵机等。这套系统的特点是能够在实验室内实时生产成不同弹道条件下的卫星导航信号和卫星干扰

信号,对组合导航装置及武器系统的性能进行全面考核。

系统指标
模拟卫星信号频点:GPS L1,北斗 B1、B3;

模拟卫星通道个数:36个通道;

信号动态范围:最大速度±5000m/s,最大加速度±3600m/s²;

信号模拟精度:位置≤0.01m、速度≤0.05m/s;

模拟干扰类型:支援式干扰、压制式干扰;

红外波段: 3~5μm、8~12μm;

红外图像分辨率:1024X768;

红外目标视场范围:8.6°X6.4°;

飞行姿态模拟范围:俯仰-45°~120°,偏航-0°~360°连续,滚转0°~360°连续。
